Termék leírás

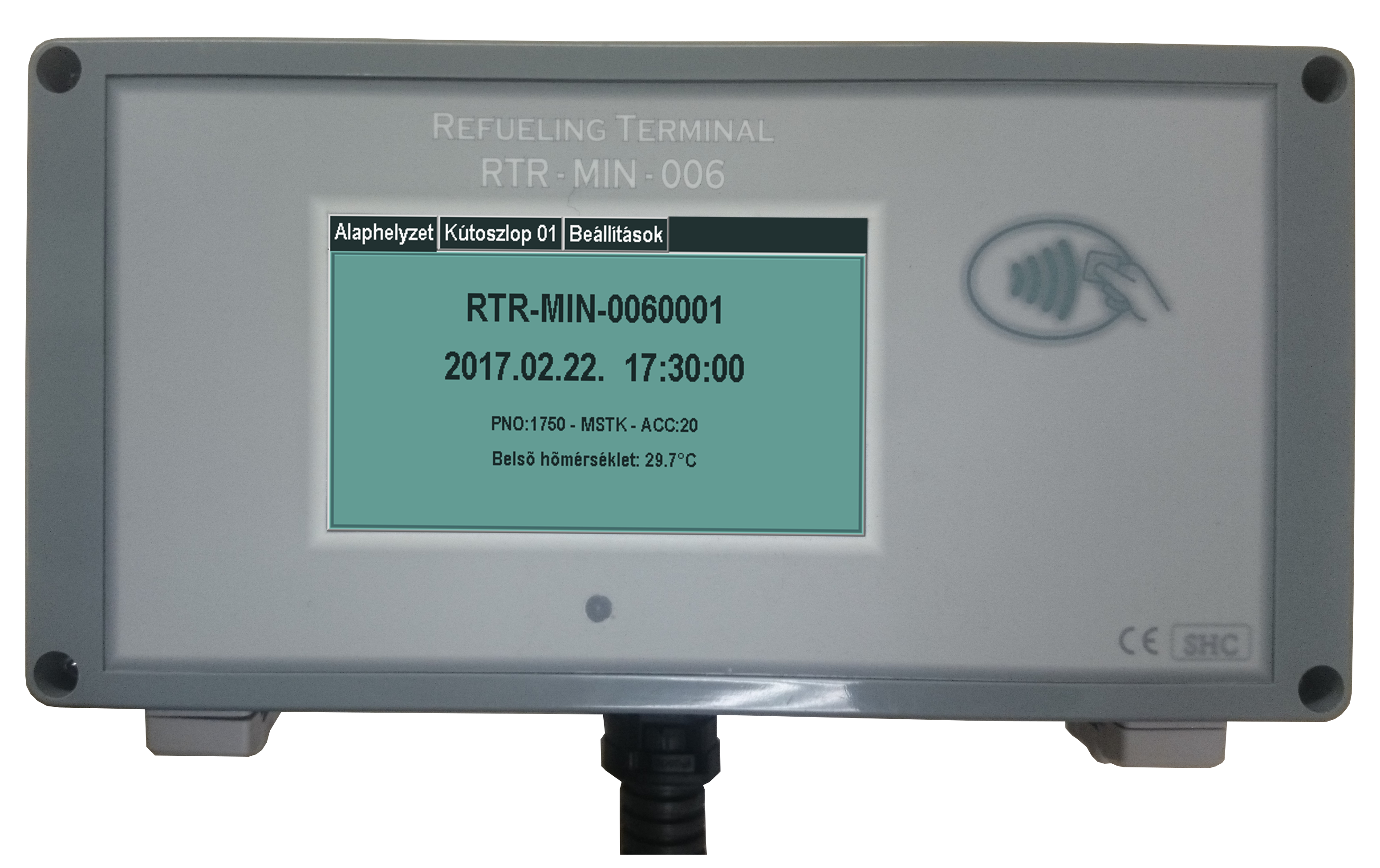

Az RTR-MIN-006 egy 4.3’ (480x272) LCD resistiv (vízálló) érintőképernyővel ellátott elektronikus rendszer, amely alkalmas a dízel üzemanyagtöltő állomások, vezérlésére.
A rendszer biztosítja:
- Az ellenőrzött és ás dokumentált üzemanyag kiadást.
- Csak a jogosult személyek és járművek vételezhetnek üzemanyagot.
- Bizonylatnyomtatási lehetőség ethernetre telepített Citizen vagy Epson blokknyomtatón.
- Igény szerint a tankolás folyamata időtartama alatt tiltani lehet a kiadott mennyiség megjelenítését.
- Telepíthető fix vagy mobil (24VDC vagy 12VDC) tartályok mellé.
- Az megfelelő licenc esetében kezeli a tartály készletét.
- Az megfelelő szoftver licenc esetében több elszámolási csoportot (céget) elkülönítve kezel.
- Az megfelelő szoftver licenc (TM) és kiegészítők esetében kezeli a tartályok szint és hőmérséklet adatait.
- Az megfelelő hardver és szoftver licenc esetében kezeli a tankolások GPS koordinátáit.
- Az adatokat a licencnek megfelelő és a kiépített hardver csatornákon át (Ethernet WIFI,GSM-GPRS) el tudja juttatni a számítógépen vagy szerveren lévő adatbázisokba (SqLite,MySQL, MsSQL).
Technikai részletek
| | 12VDC verzió | 24VDC verzió |
| Tápfeszültség (U+ - GND) | 9 ... 18VDC | 18 ... 36VDC |
Áramfelvétel kiépítés és
tápingadozás fügvényében
PoE és főtés nélkül | 0,15 ... 0,60 A
(12V max 0,35A) | 0,1 ... 0,32 A
(24V max 0,22A) |
| Fűtés 1°C alatt | 0,2 … 0,4 A
(12V 0,3A)
| 0,2 … 0,4 A
(24V 0,3A) |
| Beépített biztosíték | 1.1A regenerálódó | 1.1A regenerálódó |
Szivattyúindító (REL-A REL-B)
feszültségmentes kimenet | U: 0 … 30VDC
I: 0.01 … 1.0A |
| PoE kölső WIFI tápellátás | Nem használható | 22VDC 200mA |
Galvanikusan leválasztott
impulzus bemenet (*) | Megtáplálás: Vout 5VDC vagy 10VDC
max 100 mA
Bemenet: 2mA áramgenerátor Vout-ról
vagy magas impedanciás
Számlálás: 0 ... 1000 imp/sec
Típus: impulzus, kvadratúra, reed relay |
| Töltőpisztoly érzékelés (*) | Megtáplálás: Vnoz 5VDC vagy 10VDC
Bemenet: 2mA áramgenerátor Vnoz-ról
vagy magas impedanciás |
| Tárolási hőmérséklet | -20°C … +70°C |
| Üzemi környezeti hőmérséklet | -20°C … +50°C
A bel ő hőmérséklet nem eshet 0°C alá, mert
olyankor működik a fűtés. |
| Környezeti páratartalom | 90%-ig |
| Védelem | IP 54 |
| Méret | 240x140x110mm |
| Súly | 1,2kg |
Adattárolás
Jogosultságok adattábla (”Permissions” data table)
- A jogosultságok adattábla az a tábla, amelybe a vezérlő tárolja azokat az adatokat, amelyek meghatározzák az üzemanyag vételezési jogosultságokat. Ez rendeli össze a kártyakódokat a vezetőkkel vagy a járművekkel, tartalmazza az engedélyt vagy tiltást az adott kútoszlophoz, tartalmazhat napi vagy mennyiségi korlátot az adott járműre vagy személyre.
- A jogosultságok adattábla maximális tárolási kapacitása 1750 jogosultság (jármű vagy személy összességében) viszont a tényleges korlátot a szoftver licenc PNO paramétere szabja meg, és valójában lehet 80(alapértelmezett), 150, 250, 500, 1000,1750 jogosultsági bejegyzés.
- Kártyakódot és új jogosultsági bejegyzés felvehető a készülék beállítások menüében kézi bevitellel vagy betölthető a PC-s kezelőprogram segítségével (RefuelFE kezelőfelületről).
- Ez a tábla nem telhet be, csak a meghatározott számú bejegyzést tud fogadni, A PC-s kezelő felület (RefuelFE) a megfelelő jogosultságok birtokában olvashatja, szerkesztheti és visszaírhatja a vezérlőbe. Ez a tábla semmiféle más módon nem módosítható, legfeljebb ”Teljes körű telepítési szint”-es jogosultsággal a teljest tábla törölhető.
Tankolások adattábla (”Refueling 01” data table)
- A tankolások adattábla az a tábla, amelybe a vezérlő kiadott üzemanyag mennyiségeket tárolja, vételezésre lebontva, valamint a hozzátartozó járulékos adatokat, mint pl. járműadatok, vezetői adatok, kútoszlop adatok, szoftver licenc függvényében elszámolási csoport információk valamint GPS koordináták.
- A tankolások adattábla tárolási kapacitása változik a szoftver licenc függvényében, viszont a legrosszabb esetben is garantálja a 30000 bejegyzés tárolását. Amennyiben átlagosan napi 50 kiadással számolunk, ez a tárolási kapacitás több mint 1,5 éves intervallumra elegendő.
- A tábla adatai megfelelő jogosultság birtokában böngészhetők a kijelzőn, valamint a PC-s kezelőprogram segítségével (RefuelFE kezelőfelületről) olvashatók és megfelelő adatbázisba menthetők és kiértékelhetők.
- Amikor a tábla betelt, akkor a legrégebbi adatok kerülnek felülírásra, tehát a legfrissebb adatok mindég rendelkezésre állnak.
- A tábla semmiféle körülmények között sem módosítható, legfeljebb ”Teljes körű telepítési szint”-es jogosultsággal a teljest tábla törölhető.
Tartály adattábla (”Tank 01” data table)
- A tartály adattábla az a tábla, amelybe a vezérlő az adott betöltött és kiadott üzemanyag mennyiségeket tárolja, betárolásra és vételezésre lebontva, valamint a hozzátartozó járulékos adatokat, mint pl. bizonylatszám, kútoszlop adatok, szoftver licenc függvényében elszámolási csoport információk valamint GPS koordináták.
- A tartály adattábla tárolási kapacitása változik a szoftver licenc függvényében, viszont a legrosszabb esetben is garantálja a 32000 bejegyzés tárolását. Amennyiben átlagosan heti egy betárolással és napi 50 kiadással számolunk, ez a tárolási kapacitás több mint 1,5 éves intervallumra elegendő.
- A betárolás elvégezhető a megfelelő jogosultság birtokában a készülék kijelzőjéről valamint a PC-s kezelőprogram segítségével (RefuelFE kezelőfelületről).
- A tábla adatai megfelelő jogosultság birtokában a PC-s kezelőprogram segítségével (RefuelFE kezelőfelületről) olvashatók és megfelelő adatbázisba menthetők és kiértékelhetők.
- Amikor a tábla betelt, akkor a legrégebbi adatok kerülnek felülírásra, tehát a legfrissebb adatok mindég rendelkezésre állnak.
- A tábla semmiféle körülmények között sem módosítható, legfeljebb ”Teljes körű telepítési szint”-es jogosultsággal a teljest tábla törölhető.
